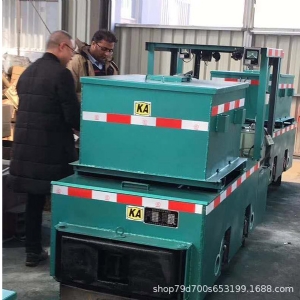

CTY12/6.7.9B CTY12/6.7.9P

外形特征

軌距:600、762、900mm

軸距:1180mm  1220mm

曲線半徑:10m

車輪滾動圓直徑:φ680 mm

齒輪箱距軌道面高度:≥85mm

外形尺寸(L*W*H):5100*1050(1212、1350)*1600mm

技術參數

粘著質量:12t

牽引力:29.43KN

小時制牽引力:16.48KN  16.8 KN

小時制速度:8.7km/h   8.5km/h

額定電壓:192V

蓄電池組容量:440AH

牽引電機功率:21(22) kw *2

牽引高度:320mm  430mm

齒輪傳動比:17.5 (二級傳動)

調速方式:斬波調速 變頻調速

制動方式:機械 電氣
